Les tests démontrent que les roulements à rotule sur deux rangées de rouleaux asymétriques Schaeffler ont une endurance supérieure de 70 %

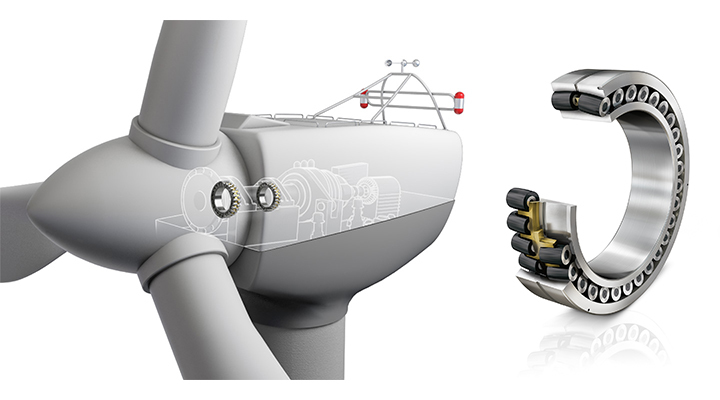

Le palier de l’arbre de rotor joue un rôle central dans le fonctionnement des éoliennes. En effet, toutes les charges occasionnées par le vent agissent directement sur ce palier et les roulements sont exposés à des charges très dynamiques. Grâce à la géométrie interne spécialement optimisée pour le palier de rotor de nos roulements à rotule sur deux rangées de rouleaux asymétriques, nous avons pu perfectionner notre solution de roulement éprouvée. Résultat : une robustesse accrue et une durée d’utilisation prolongée.

Les tests de la RWTH d’Aix-la-Chapelle confirment une augmentation de 70 % de l’endurance
L’accroissement des performances de ces roulements à rotule sur deux rangées de rouleaux asymétriques a été confirmé par des tests indépendants réalisés sur le banc d’essai destiné au système éolien du Center for Wind Power Drives (CWD) de la RWTH d’Aix-la-Chapelle. Ils ont constaté une augmentation de 70 % de l’endurance nominale de nos roulements à rotule sur deux rangées de rouleaux asymétriques par rapport aux roulements à rotule sur deux rangées de rouleaux conventionnels.

Christoph König, Coordinateur de l'équipe Ingéniérie d'Application - Roulements de rotor/générateur chez Schaeffler, donne un aperçu des avantages :
“ Les exploitants d’installations profitent avant tout d’une durée d’utilisation prolongée des roulements, d’une plus grande fiabilité et, bien entendu, d’une réduction des coûts de production d’électricité. Les constructeurs peuvent réduire la taille des transmissions pour une performance égale et réduire le poids en utilisant un roulement plus étroit. ”

Un fonctionnement optimal grâce à l’asymétrie
La disposition asymétrique des rangées des éléments roulants avec différents angles de contact tient compte de leur charge variable dans les éoliennes. En fonctionnant normalement, les forces agissent principalement dans un sens sur la rangée d’éléments roulants soumise aux charges axiales. C’est pourquoi l’angle de contact est plus important. Ce concept accroît la robustesse des roulements tout en réduisant les températures, les pertes par frottement et la consommation de lubrifiant. La durée d’utilisation des roulements augmente ainsi considérablement.

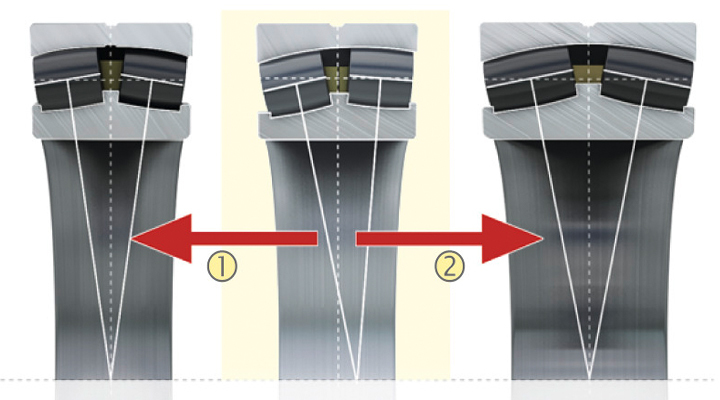

Le roulement à rotule sur deux rangées de rouleaux asymétriques Schaeffler (au centre) est plus performant qu’un roulement classique de même taille (à gauche). En option, il peut remplacer un roulement traditionnel plus grand (à droite) pour une puissance identique.


Parfaitement équipé pour les pics de charge
Dans des conditions extrêmes, telles que les arrêts d’urgence, la série de roulements qui est normalement moins chargée doit faire preuve de robustesse. Notre conception équilibrée avec un angle de contact incliné pour cette série de roulements ainsi que des rouleaux identiques et profilés garantit que notre roulement peut facilement faire face à des situations extrêmes.

Conclusion
Les roulements à rotule sur deux rangées de rouleaux asymétriques Schaeffler de qualité X-life réduisent les coûts de la production d’énergie éolienne avec une durée d’utilisation et une fiabilité optimale. Les fabricants d’éoliennes peuvent également réduire la taille de la transmission.
