« FAG Black Series » est la réponse au besoin croissant en roulements auto-aligneurs et paliers selon le standard industriel japonais (JIS). Les roulements auto-aligneurs FAG Black Series de Schaeffler convainquent par leur qualité et une large gamme de produits.

Les données clés sont :

• Dimensions selon JIS B 1559 (en cotes métriques ou en pouces)
• Codes d’alésage de 1 à 18
• Les roulements auto-aligneurs sont basés sur les roulements à une rangée de billes 62
• Fixation sur l’arbre par deux vis sans tête décalées de 120° ou par manchon de serrage
• Corps de palier en fonte avec peinture bi-composant
• Tolérances des corps de palier J7

Les domaines types d’utilisation sont :

■ les engins agricoles, de travaux publics et d’extraction minière
■ les systèmes de transmission et de convoyage
■ les pompes
■ les machines textiles, à papier et à bois
■ les machines de remplissage et celles pour l’industrie du bois et de l’emballage
■ la sidérurgie.

Des roulements et paliers économiques, silencieux et parfaitement étanches

Les roulements auto-aligneurs FAG Black Series sont faciles à monter, fiables et très robustes. Ils se distinguent par leur efficacité énergétique et nécessitent peu de graisse et d’entretien. Tout cela signifie une réduction des coûts d’exploitation.

Équipés d’un joint RSR et d’un déflecteur extérieur, ces roulements sont parfaitement protégés contre la poussière. Dernier point et non des moindres : la géométrie optimisée, la grande précision des billes et les chemins de roulement superfinis des bagues en assurent le fonctionnement très silencieux. Il n’y a donc rien d’étonnant à ce que les roulements auto-aligneurs FAG Black Series s’imposent dans les applications de plus en plus nombreuses.

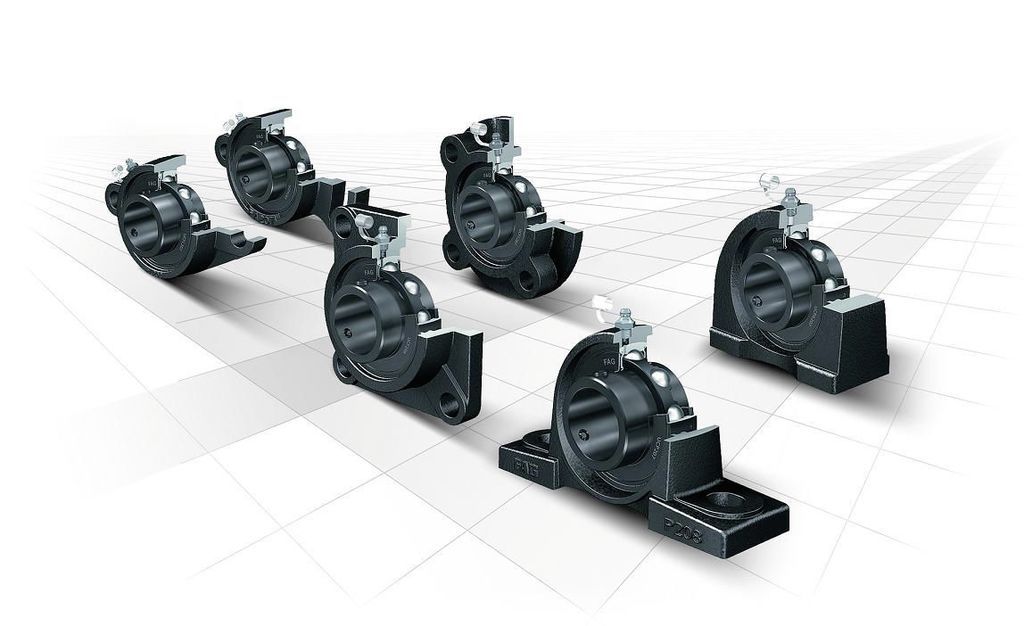

Les paliers auto-aligneurs sont disponibles comme paliers à semelle, paliers appliques et coulisseaux tendeurs. Ces paliers sont des ensembles prêts au montage et sont composés d’un corps de palier en fonte grise FAG dans lequel est monté un roulement auto-aligneur Black Series FAG.

Les paliers de serrage et les paliers auto-aligneurs sont des pièces mécaniques robustes prêtes à être montées pour une utilisation économique. Ces produits éprouvés sont utilisés dans de nombreuses applications et se composent principalement d'un boîtier avec un palier de serrage déjà installé.

L'alésage du boîtier et la bague extérieure du roulement, tous deux sphériques, sont conçus pour s'adapter l'un à l'autre. Cela permet à la bague du roulement de compenser les défauts d'alignement statiques de l'arbre à l'intérieur du boîtier. Les paliers de serrage peuvent être fixés facilement à l'arbre grâce à des bagues de blocage excentriques ou des vis sans tête. Ils sont particulièrement faciles à installer lorsqu'ils sont combinés avec des arbres étirés.

Les paliers de serrage utilisent des joints composés de plusieurs éléments qui protègent efficacement les éléments roulants contre la saleté et l'humidité, même dans des conditions difficiles et critiques. Schaeffler propose une large sélection de paliers auto-aligneurs avec des paliers de serrage. Les paliers de serrage sont basés sur des roulements à une rangée de billes rainurés.

Les paliers auto-aligneurs selon la norme JIS B 1557 sont composés de corps de palier en fonte avec alésage sphérique dans lesquels sont montés des roulements auto-aligneurs FAG. Ces éléments appairés entre eux sont disponibles en tant que paliers à semelle et paliers appliques. Les roulements auto-aligneurs avec bague extérieure sphérique compensent les défauts d’alignement statiques de l’arbre dans des corps de palier avec alésage sphérique. Les paliers auto-aligneurs sont livrés avec un graisseur non monté, un couvercle de protection approprié et une clé pour vis à six pans creux.

Les paliers conviennent particulièrement pour des applications avec des charges moyennes à élevées.
